500噸汽車零部件擠壓成形液壓機



　　YW32-500T汽車零部件擠壓成形液壓機是山東宇智智能液壓機生產廠家根據用戶需求設計的一款高端伺服壓力機，主要用于鋁制品汽車零部件的擠壓成形工藝，客戶一次性定制五臺液壓機組成自動化生產線。下面是500噸汽車零部件擠壓成形液壓機實物圖以及客戶壓制樣件圖片。

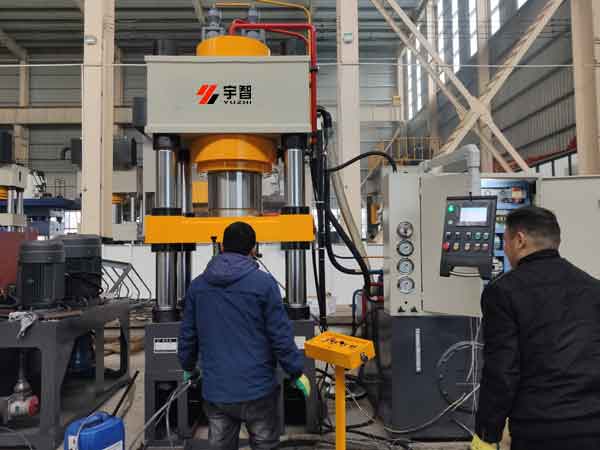

500噸汽車零部件擠壓成形機

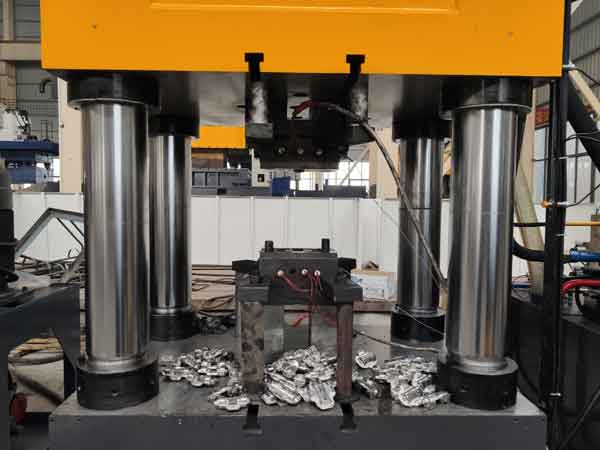

汽車鋁制品零部件擠壓成形細節圖

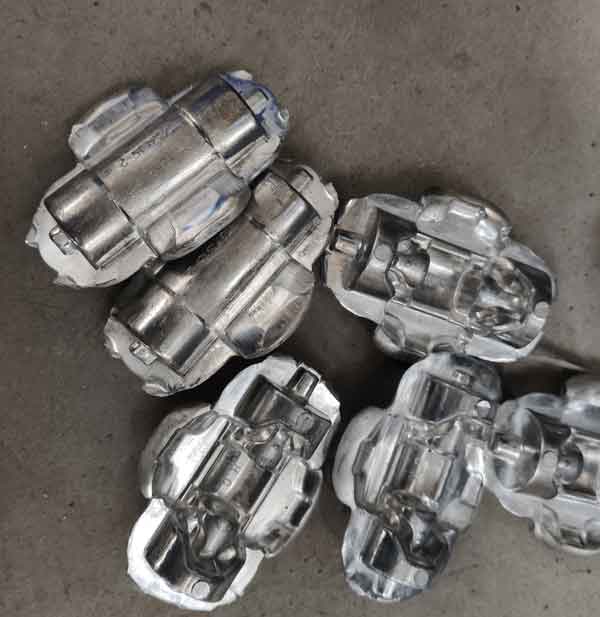

汽車零部件擠壓成形工件

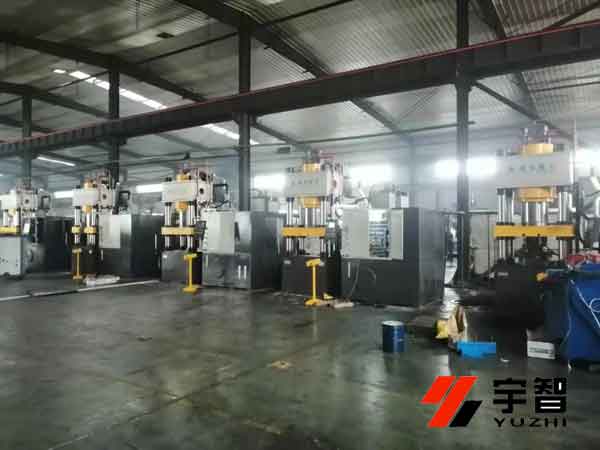

500噸四柱液壓機客戶現場安裝圖

　　500噸汽車零部件擠壓成形液壓機簡介：



　　500噸汽車零部件擠壓成形液壓機采用三梁四柱結構，由主機、液壓系統和電氣控制系統組成，具體如下：



　　1、主機：機身、油缸和工作臺面



　　(1)機身采用三梁四柱式結構：由上、下橫梁、滑塊、工作臺、立柱等部件組成。上、下橫梁、滑塊和工作臺采用優質整體鑄鋼件，具有較高強度，四柱液壓機的立柱為優質45#鋼，表面中頻淬火并鍍鉻處理。



　　(2)油缸由采用活塞缸，缸體為優質45號鋼，活塞桿表面經中頻淬火處理，硬度高，使用壽命長。油缸主要密封件采用優質密封圈，確保密封可靠。



　　(3)工作臺與滑塊上均有T形槽，便于用戶模具安裝。



　　2、液壓系統由液壓泵、液壓閥、電機、油箱、油箱、冷卻器、過濾器、管路等組成：



　　(1)液壓系統采用插裝集成系統，動作靈敏，工作可靠，密封性能好。



　　(3)油箱由鋼板焊接，采用封閉式油箱，吸油區和回油區分開、油箱設有清洗窗口和放油塞，使清洗、換油方便。油泵吸油口裝有直通式吸油濾油器，確保油的清潔度，保證了油泵和閥的使用壽命。

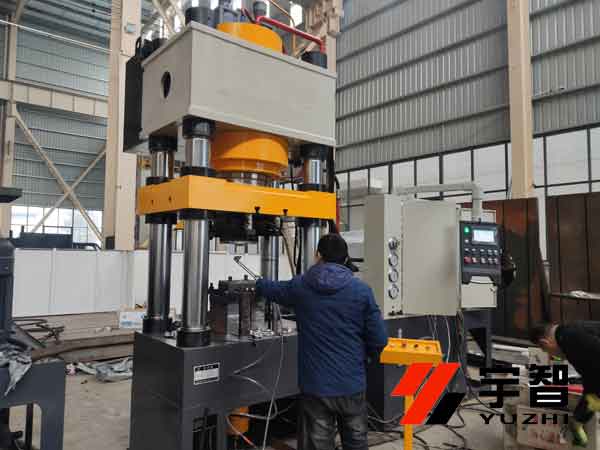

汽車零部件擠壓成形液壓機

　　3、電氣控制系統由電控柜、控制信號、控制面板和PLC可編程控制器組成



　　(1)獨立的電控柜，內裝空氣開關、繼電器等電器控制系統。



　　(2)各種報警信號，限位開關與壓機動作實現程序聯鎖。



　　(3)設有集中控制面板，面板上布置有必要的操作按鈕和選擇開關。



　　(4)該設備采用PLC可編程控制器，通過調整程序來調整個動作的先后順序、保壓時間等。



　　機器適用范圍：



　　家電行業：家電、燈飾、散熱器等；



　　汽車行業：汽車配件、殼體、摩托車配件、汽車內飾



　　輕工行業：表殼、表帶、眼鏡框架及零件、相框、餐具、標牌、瑣具、五金零件等



　　其他五金：軸類、盤類、齒輪、齒條類零件



　　宇航、船舶、等產業部分中得到較為廣泛的應用。



　　山東宇智液壓機生產廠家在行業內率先實行ISO9001：2008國際質量體系和CE質量認證，主要生產的100噸-5000噸共8大系列、100多個品種的各類單柱、四柱、框架式數控伺服液壓機。同時公司依托內部技術力量，供應國外客戶各類沖壓自動生成線。產品訂購請咨詢【18306370829】.
